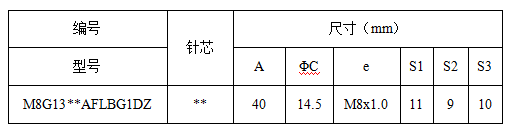

M8連接器金屬組裝式母頭尺寸圖

產品特征：

產品類型: M8金屬組裝式連接器

連接主體類型: 母頭

編碼類型    A Code/B Code

插頭類型    焊線免成型

接線方式    焊接

接觸芯數    3pin 4pin 5pin 6pin 8pin

連接方式    螺紋連接

材料和技術方式

技術特性：

接插方式       螺紋連接

外殼材料       黃銅鍍鎳

絕緣體          PA黑色

接觸體材料    銅合金

接線方式      焊接

接插次數      5000 次

溫度范圍      -25℃ ～+85℃

技術參數

芯數            3,     4，   5，   6，   8

額定電壓      60V                 30V

額定電流      3A                 1A

接觸電阻      ≤10mΩ

絕緣電阻      ≥100MΩ

溫度范圍      -25℃ to +80℃

防護等級      IP66~IP68

機械壽命      1000 cycles

導體直徑φ    1.0mm     0.7mm     0.6mm

適配線纜       24AWG              26AWG

M8金屬組裝焊線式插頭全屏蔽防水連接器
